Kundenspezifische Trichter-Seitenwandauskleidungen aus Gusseisen mit hohem Chromgehalt
Kundenspezifische Trichter-Seitenwandauskleidungen aus Gusseisen mit hohem Chromgehalt
Kundenspezifische Trichter-Seitenwandauskleidungen aus Gusseisen mit hohem Chromgehalt
Markenname
EB
Produktmodell
Maßgeschneidert nach genehmigter Zeichnung
Ursprungsland
China
Stückpreis
Quotation based on drawing and quantity
Produktzusammenfassung
Benutzerdefinierte Seitenwand-Auskleidungen für Trichter aus hochchromlegiertem Gusseisen Referenzfoto einer Verschleißauskleidung für einen Trichter aus dem EB Castings-Produktportfolio. Die Form der Platten und die Befestigungsdetails werden für die Einbauzeichnung ausgewählt. Produktspezifikation...
Produktdetails
Hervorheben:
mit einem Gehalt an Kohlenwasserstoffen von mehr als 0
,5%
,für die Verwendung in der Herstellung von Produkten mit einem Gehalt an Rohstoffen von mehr als 0
Material:
Weißes Gusseisen mit hohem Chromgehalt
Beschreibung des Produkts
Benutzerdefinierte Seitenwand-Auskleidungen für Trichter aus hochchromlegiertem Gusseisen

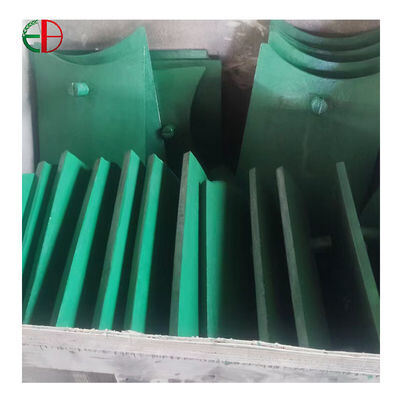

Referenzfoto einer Verschleißauskleidung für einen Trichter aus dem EB Castings-Produktportfolio. Die Form der Platten und die Befestigungsdetails werden für die Einbauzeichnung ausgewählt.
Produktspezifikationen
- Produkttyp: Austauschbare Seitenwand-Auskleidungsplatte für Trichter
- Materialfamilie: Hochchromlegiertes Weißgusseisen
- Legierungsgrad: Spezifiziert für Materialfluss und Betriebsbelastung
- Plattenumriss: Gemäß der Trichterwandanordnung und der genehmigten Zeichnung
- Dicke: Gemäß Verschleißreserve und Einbauanforderungen
- Befestigungsdetails: Zeichnungsdefinierte Löcher, Sitze und Randabstände
- Wärmebehandlung: Gemäß der ausgewählten Legierungsspezifikation
- Inspektionsschwerpunkt: Plattengrößen, Passgenauigkeit und vereinbarte Materialprüfungen
Austauschbarer Schutz für Trichterwandflächen
Kundenspezifische Seitenwand-Auskleidungen für Trichter bieten eine austauschbare Verschleißfläche zwischen abrasivem Schüttgut und der tragenden Trichterstruktur. EB Castings liefert Auskleidungsplatten aus hochchromlegiertem Gusseisen für zeichnungsbasierte Ersatz- und Neuanlagenprojekte. Dieses Produkt konzentriert sich auf die Anordnung der Seitenwandplatten, einschließlich Umriss, Befestigungsmerkmalen und Übergängen zwischen benachbarten Auskleidungen.
Ein Trichter verschleißt selten gleichmäßig über alle Flächen. Der Einlaufweg des Materials, das Entlademuster und lokale Richtungsänderungen können innerhalb derselben Einheit unterschiedliche Verschleißbedingungen erzeugen. Durch die Unterteilung der Auskleidung in klar identifizierte Platten kann der Einbau um diese Stellen herum spezifiziert werden und bietet Wartungsteams eine praktische Referenz bei der Inspektion oder Bestellung von Ersatzteilen.
Hochchromlegiertes Weißgusseisen für abrasiven Kontakt
Hochchromlegiertes Weißgusseisen ist eine verschleißfeste Materialfamilie, die dort eingesetzt wird, wo abrasive Partikel auf eine Metalloberfläche wirken. Seine Struktur kombiniert harte Karbide mit einer metallischen Matrix; die Legierungszusammensetzung und die Wärmebehandlung beeinflussen das resultierende Eigenschaftsgleichgewicht. Der spezifische Grad sollte für das geförderte Material und die tatsächlichen Kontaktbedingungen im Trichter ausgewählt werden.
Gleitabrieb und schwere Stöße sind unterschiedliche Beanspruchungen. Partikelgröße, Fallhöhe, Zuführrichtung und Fremdkörper können die Eignung eines bestimmten Auskleidungsdesigns beeinflussen. Wenn eine Seitenwand auch direkten Stößen ausgesetzt ist, sollten Material und Befestigungsanordnung für diese kombinierte Beanspruchung überprüft werden, anstatt nur nach einem Härtewert auszuwählen.
Plattenlayout um den Trichter herum entworfen
Eine nützliche Auskleidungszeichnung identifiziert jede Plattenposition und zeigt, wie die Teile an Ecken, Nähten und Entleerungsübergängen zusammenpassen. Der Umriss muss zur Trichterwand passen, während Dicke und jedes lokale Profil in den verfügbaren Raum passen müssen. Der Abstand um die Plattenränder hilft, den beabsichtigten Einbauspalt von einer unerwarteten Fehlausrichtung während der Montage zu unterscheiden.
Die Richtung des Materialtransports verdient besondere Aufmerksamkeit an den angrenzenden Kanten. Eine freiliegende Stufe oder eine falsch orientierte Verbindung kann den lokalen Kontakt verändern und einen konzentrierten Verschleißbereich erzeugen. Die Abbildung der Platten im Verhältnis zur Fließrichtung hilft dem Projektteam, diese Übergänge zu bewerten und das beabsichtigte interne Profil nach dem Austausch verschlissener Abschnitte beizubehalten.
Befestigungsdetails und Austauschzugang
Positionen der Befestigungselemente, Lochformen und Lagerflächen müssen mit der tragenden Struktur und der gewählten Befestigungsmethode übereinstimmen. Die Platte sollte zusammen mit der Trägerfläche und der Hardware bewertet werden, da eine scheinbar geringfügige Fehlanpassung die Auflage beeinträchtigen oder die Installation erschweren kann. Jede Anforderung für versenkte Befestigungselemente oder geschützte Befestigungsbereiche gehört auf die genehmigte Zeichnung.
Die Ersatzplanung sollte auch berücksichtigen, wie eine Platte erreicht und entfernt werden kann. Die Plattenidentifikation, die auf der Zeichnung spezifizierten Orientierungsmarkierungen und eine klare Montagekarte können die Vorbereitung der Wartung vereinfachen. Bei der Bestellung eines Teilsatzes identifizieren Sie die genaue Wandposition und die benachbarten Plattenreferenzen, damit kein ähnlich aussehendes Bauteil anstelle des benötigten Teils geliefert wird.
Inspektion und Betriebsfeedback
Die Maßprüfung kann sich auf das äußere Profil, die Dicke, die Positionen der Befestigungslöcher und die Auflageflächen konzentrieren. Die Materialverifizierung und Härteprüfung, wo erforderlich, sollten dem ausgewählten Grad und den vereinbarten Abnahmekriterien folgen. Die Aufbewahrung von Inspektionsaufzeichnungen, die mit der Plattenreferenz verbunden sind, unterstützt die Rückverfolgbarkeit bei späteren Ersatzbestellungen.
Betriebsfeedback ist ebenso wertvoll. Fotos, die die Verschleißrichtung, das verbleibende Profil und die Position beschädigter Befestigungsbereiche zeigen, liefern nützlichere Informationen als eine reine Betriebsstundenzahl. Berücksichtigen Sie das gehandhabte Material, den Fließweg und relevante Betriebsänderungen bei der Überprüfung einer Auskleidung, die unerwartet verschlissen ist.
Planen Sie den nächsten Austausch mit EB Castings
Senden Sie das Trichterplattenlayout, Einzelzeichnungen, Befestigungsdetails und Materialhandhabungsbedingungen für ein maßgeschneidertes Angebot. Ein klar abgebildetes Auskleidungssystem erleichtert die Identifizierung jedes Austauschs und gibt dem nächsten Satz von Seitenwand-Auskleidungen ein definiertes Installationsziel.
