45 Schmiede-Clevis-Stäbe aus Stahl mit Gewinde
45 Schmiede-Clevis-Stäbe aus Stahl mit Gewinde
45 Schmiede-Clevis-Stäbe aus Stahl mit Gewinde
Markenname
EB
Produktmodell
Maßgeschneidert nach genehmigter Zeichnung
Ursprungsland
China
Stückpreis
Quotation based on drawing and quantity
Produktzusammenfassung
45 Schmiede-Clevis-Stäbe aus Stahl mit Gewinde EB Gießerei Verzweigungsstange Referenzfoto mit der Form der Spalte und der Gewinde. Produktspezifikationen Herstellungsform: geschmiedete Spannstäbe mit Gabeln Material: 45-Kohlenstoff-Strukturstahl Verbindungsmerkmale: Spaltende und außen geschw...
Produktdetails
Hervorheben:
45 Gabelstangen aus Stahl
,mit einem Durchmesser von mehr als 20 mm
,Schmiedearmaturen aus Stahl
Material:
45-Kohlenstoff-Baustahl
Beschreibung des Produkts
45 Schmiede-Clevis-Stäbe aus Stahl mit Gewinde

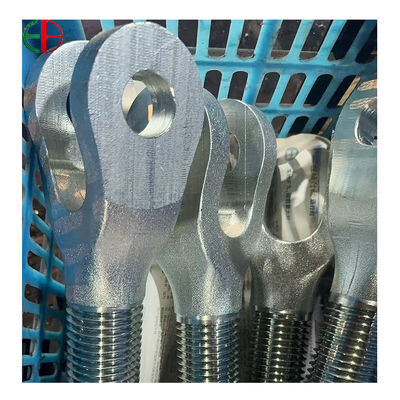

EB Gießerei Verzweigungsstange Referenzfoto mit der Form der Spalte und der Gewinde.Produktspezifikationen
- Herstellungsform: geschmiedete Spannstäbe mit Gabeln
- Material: 45-Kohlenstoff-Strukturstahl
- Verbindungsmerkmale: Spaltende und außen geschwängerte Stange
- Schraubloch und Gabel: zum Ziehen von Schraubschraubern
- Garngröße und -schrägkeit: Nach genehmigter Garnspezifikation
- Wärmebehandlung: Wie für das bestellte Teil angegeben
- Oberflächenzustand: Abschließung und Schutz im Einklang mit der Bestellung
- Prüfpunkt: Ausrichtung der Gabel, Lochposition und Gewindeanpassung
Schmiedeverbindung mit Dual Interface Design
EB Castings liefert 45 geschmiedete Stahl-Clevis-Stäbchen mit Gewinde für mechanische Zugverbindungen.während der Gewindehalter mit dem entsprechenden Gewindebestandteil verbunden istDie Verbindung dieser beiden Schnittstellen zu einem Teil macht den Stab nützlich, wenn eine festgefügte Verbindung mit einer bestimmten Schraubverbindung kombiniert werden muss.
Das Produkt wird durch seine vollständige Verbindungsgemäße definiert: Gabelöffnung, Ohrdicke, Pinnlochposition, Schaftmaße und Gewindeinzelheiten.Eine Stange, die auf den Faden passt, aber nicht die richtige Gabelfreiheit bietet, kann nicht die beabsichtigte Verbindungsfunktion ausführen, auch wenn das Gesamtbild dem Originalteil ähnelt.
45 Kohlenstoffstahl und individuelle Verarbeitung
45 Kohlenstoff-Strukturstahl ist die Werkstoffbasis für dieses Produkt.Der Auftrag sollte die erforderlichen Lieferbedingungen und alle Annahmeprüfungen angeben., so daß die Auswahl und Verarbeitung der Materialien mit der tatsächlichen Verwendung des Bauteils in Verbindung gebracht werden.
Das Schmieden stellt die Grundform der Stange und Gabel her, gefolgt von den für die Zeichnung erforderlichen Veredelungsvorgängen.Lagerflächen und -fäden erfordern besondere Aufmerksamkeit, da sie direkt mit anderen Bauteilen verbunden sindWenn eine Wärmebehandlung erforderlich ist, muss bei der Herstellung die Wirkung auf die endgültigen Abmessungen und den Oberflächenzustand berücksichtigt werden.
Spezifikationen für die zuverlässige Montage von Gewindeenden Enden
In der Gewinde-Spezifikation sollten die Bezeichnung, die Höhe, die Richtung, die Toleranzklasse und die Nutzlänge angegeben sein.Diese Details bestimmen, ob die Stange passt seine Paarung Komponente und bieten die beabsichtigte AnbindungEin externer Faden, der in einem Foto richtig aussieht, ersetzt nicht einen kompletten Zeichnungsaufruf.Vor allem beim Austausch eines älteren Anschlusses oder bei der Verwendung von Geräten verschiedener Lieferanten.
Der Übergang zwischen den geschwängerten und nicht geschwängerten Abschnitten gehört ebenfalls zur Dimensionsüberprüfung.Ausfallvermögen und alle Wrench-Eigenschaften beeinflussen, wie die Verbindung zusammengebaut und gesichert werden kannWenn die Baugruppe eine separate Verriegelungskomponente verwendet, sollten die Anforderungen an die Sitzfläche und den Freiraum mit der Stange berücksichtigt und nicht nach der Herstellung des Teils hinzugefügt werden.
Clevis Geometrie und Bewegungsfreiheit
Die innere Gabelöffnung muss den Paarungsbeutel beherbergen, während der Durchmesser und die Position des Nadelloches der vorgesehenen Nadelordnung entsprechen müssen.Die Abstände zwischen den Kanten und die Beziehung zwischen der Nadelachse und der Stabsachse sind wichtige Zeichnungsmerkmale.Wenn eine Bewegung am Gelenk erforderlich ist, müssen die umliegenden Teile während der gesamten beabsichtigten Bewegung ausreichend frei sein.
Typische Projekte umfassen Ersatzverbindungsstangen und kundenspezifische Verbindungshardware für mechanische Baugruppen.Der ausgewählte PinDie Anschlüsse, die Verbindung, die Verbindung und die Anbindung der Fäden tragen alle zur Verbindung bei; diese sollten bei der Spezifizierung eines neuen Teils oder bei der Änderung eines bestehenden Designs gemeinsam überprüft werden.
Qualitätssicherungs- und Inspektionsleitlinien
Nützliche Prüfstellen sind die Gabelöffnung, die Ausrichtung der Löcher, die Fähigkeit des Gewinns, die entsprechenden Längen und jede bestimmte Oberflächenveredelung.Material- und Wärmebehandlungsdokumentation können in den Auftragsanforderungen angegeben werden- klare Annahmekriterien helfen, das fertige Teil mit der Montagezeichnung zu verbinden und die Eingangskontrollen zu vereinfachen, bevor die Stäbe in den Produktions- oder Wartungsbestand gelangen.
Senden Sie EB Castings Ihre Zeichnung, die Nadelbezeichnung, die Details der Matching-Pins und die erforderliche Menge.Wählen Sie eine Stange um die tatsächlichen Paarungsteile angegeben, mit Gabel und Faden, die von Anfang an zusammenarbeiten.
