Industrie-Mehrzweck-Ofen-Ablöschschachtleistung Dauerbau für Gießdienste

Beschreibung des Produkts

Ein Ofenlöschbecken unterstützt die Werkstücke bei Erwärmung, Übertragung und Kühlung.Einzigartig gegossene Schalen und Rahmen ermöglichen die Anordnung der Teile, Stützpositionen und Handling-Schnittstellen für die Wärmebehandlungsanlage zusammen zu definieren.

Unterstützung der Last während des Prozesses

Das Tray hält die Werkstücke in der vorgesehenen Position, während sich die Last zwischen den Stufen bewegt.Zwischenbefestigungen oder gestapelte Schichten verwendet werden, sollte ihre Anordnung in der Montagezeichnung enthalten sein.

Die Gesamtmasse stellt nur einen Teil der Belastungsanforderung dar. Eine konzentrierte Last, eine ungleichmäßige Verteilung und eine gleichmäßig verteilte Last stellen unterschiedliche Anforderungen an ein Tray.Identifizieren Sie die Stützpunkte und die vorgesehene maximale Belastungsanordnung, damit das Bauteil für die tatsächliche Belastung überprüft werden kann.

Wärmekreislauf- und Kühlbedingungen

Die Temperaturen der Löschvorrichtungen ändern sich zusammen mit der mechanischen Belastung. Das Kühlmedium, die Übertragungsfolge und der wiederholte Zyklus beeinflussen die Anforderungen an Material und Geometrie.Diese Einzelheiten sind für die Beurteilung der Verzerrung und des langfristigen Zustands der Tragkonstruktion von Bedeutung..

Angabe des Erhitzungsbereichs, der Aufbewahrungszeit, der Übertragungsbedingungen und der Kühlmethode für das Verfahren.Eine allgemeine Betriebsgrenze beschreibt nicht die Wirkung verschiedener Belastungen, Atmosphären und Kühlzyklen auf jedem Tablett.

Öffnungen, Entwässerung und Teileanordnung

Die Grid- oder Open-Frame-Geometrie bietet Durchgänge um die getragene Last. Größe und Lage dieser Öffnungen sollten sich auf die Anordnung des Werkstücks und den vorgesehenen Kühlprozess beziehen.Ein Tablett, das die Teile sicher stützt, benötigt immer noch die umgebenden Prozessbedingungen, um die relevanten Oberflächen zu erreichen.

Bei Flüssigkeitskühlung sind die Ableitung und die Ausrichtung der Last zu beachten.Die Produktzeichnung definiert diese MerkmaleDer Prozessingenieur legt die Anforderungen an die Wärmebehandlung und Kühlung fest.

Handhabungs- und Ersatzkompatibilität

Es ist festzustellen, wie das Tablett aufgenommen, übertragen und in die Ausrüstung gesetzt wird.für ein Ersatzteil, umfassen die vorhandene Referenz des Teils und die Abmessungen, die die Austauschbarkeit kontrollieren.

Wenn ein gebrauchtes Tablett verzerrt ist, vergleichen Sie es mit dem ursprünglichen Entwurf, bevor Sie eine Ersatzspezifikation erstellen.Dies hilft, Service-Schäden in eine neue Komponente zu vermeiden.

Inspektions- und Einkaufsdetails

Die Spezifikation der Lieferung trennt Gussflächen von den erforderlichen fertigen Schnittstellen.Materialunterlagen und etwaige zusätzliche Untersuchungen sind im Auftrag vereinbart.

Bei wiederholtem Kauf ist die Überarbeitung der Leuchten zusammen mit der Lastordnung und dem Betriebszyklus zu behalten.Dies gibt dem Ersatzteil eine konsistente Designbasis und bietet einen nützlichen Kontext, wenn sich die Prozess- oder Werkstückfamilie ändert.

Übersicht der technischen Spezifikation

Besprechen Sie Ihre Komponente mit EB Castings

Kontaktieren Sie EB Castings mit Ihrem Ladelayout, Kühlprozess und Einbautechnik, um ein kundenspezifisches Angebot für das Löschen zu besprechen.

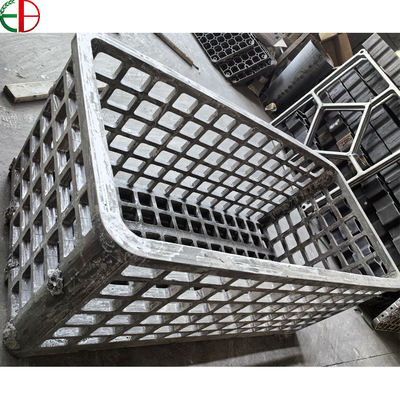

Referenzbilder von Produkten

Die gelieferten Geometrien, Materialien und Lieferbedingungen entsprechen der genehmigten Zeichnung und der Auftragsbeschreibung.
