Produktname: | Messingbuchse | Material: | Messingbronze |
---|---|---|---|
Buchsen-Arten: | Gerade/geflanscht | Typ: | Ärmel, Lagermanschette |
Merkmal: | hohe Präzision | Abmessungen: | Gemäß Ihrer Zeichnung |
Markieren: | kupferne Zinnlegierung,kupferner Feinguss |

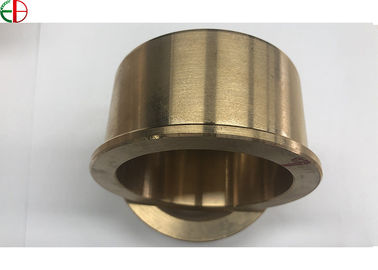

Kundengebundenes Messingcasting, hohe Präzision CNC, der sinterbronzierte Messingbuchse maschinell bearbeitet
1. Name: Sinterbronzierte Buchse
2. Materialien: Messingbronze
3. Maß: φ82.9 x φ63.9 x 40mm
Spezifikation: | |
MATERIAL | Bronze; F.E.-Cu; MPIF Standard-F-0000-K23; FC-0200; REIHE FG-0303 |
BETRIEBSTEMPERATUR: | -40ºC | +200ºC |
DICHTE U. SCHWERKRAFT: | 6.4-7.3g/cm3 |
ÖL-IMPRÄGNIERUNGS-RATE: | 15% - 23% |
GRAPHITzufriedene RATE: | 1% - 3%Max |
GLEITGESCHWINDIGKEIT: | 6,0 [m/s] |
TRAGFÄHIGKEIT STATIC: | 10 N/mm2 |
MAXIMALER PV-WERT: | 1,6 N/mm2•m/s |
TRAGFÄHIGKEIT DYNAMISCH: | 5 N/mm2 |
ARBEITSgeschwindigkeit: | 2,5 m/s |
ART DER FORM: | Cyclinder; Flansch; Spherecial (mit Ring) |
FÜR LASTRICHTUNG: | Radialstrahl, Schub, kombinierter Radialstrahl und Schub |
STRECKGRENZE: | 15000 P/IN |
WELLEN-BERG-ART: | Einpress |
Verjüngungs-Buchsen (Metrische Bohrung) |
Verjüngungs-Buchsen (Zoll gebohrt) |
||||
NEIN. | Bohrbereich | NEIN. | Bohrbereich | ||
MIN. | MAXIMUM. | MIN. | MAXIMUM. | ||
1008 | 9 | 25 | 1008 | 3/8 | 1 |
1108 | 9 | 28 | 1108 | 3/8 | 1 1/8 |
1210 | 11 | 32 | 1210 | 1/2 | 1 1/4 |
1215 | 11 | 32 | 1215 | 5/8 | 1 1/4 |
1310 | 14 | 35 | 1310 | 1/2 | 1 3/8 |
1610 | 14 | 42 | 1610 | 1/2 | 1 5/8 |
1615 | 14 | 42 | 1615 | 1/2 | 1 5/8 |
2012 | 14 | 50 | 2012 | 5/8 | 2 |
2017 | 18 | 50 | 2017 | 3/4 | 2 |
2517 | 16 | 60 | 2517 | 3/4 | 2 1/2 |
2525 | 18 | 60 | 2525 | 7/8 | 2 1/2 |
3020 | 25 | 75 | 3020 | 1 1/4 | 3 |
3030 | 35 | 75 | 3030 | 1 1/4 | 3 |
3525 | 35 | 90 | 3525 | 1 1/2 | 3 1/2 |
3535 | 35 | 90 | 3535 | 1 1/2 | 3 1/2 |
4030 | 40 | 100 | 4030 | 1 3/4 | 4 |
4040 | 40 | 100 | 4040 | 1 3/4 | 4 |
4535 | 55 | 110 | 4535 | 2 1/4 | 4 1/2 |
4545 | 55 | 110 | 4545 | 2 1/4 | 4 1/2 |
5040 | 70 | 125 | 5040 | 2 3/4 | 4 1/2 |
5050 | 70 | 125 | 5050 | 3 | 5 |
Qd-Buchsen | |||
NEIN. | GEWICHT (Kilogramm) |
Bohrbereich | |
Min. | Maximum. | ||
JA | 0,36 | 3/8 | 1 1/4 |
SH | 0,45 | 1/2 | 1 11/16 |
SDS | 0,54 | 1/2 | 2 |
Sd | 0,68 | 1/2 | 2 |
SK | 0,91 | 1/2 | 2 5/8 |
SF | 1,59 | 1/2 | 2 15/16 |
E | 4,08 | 7/8 | 3 1/2 |
4. Produkt führt Bild einzeln auf:
